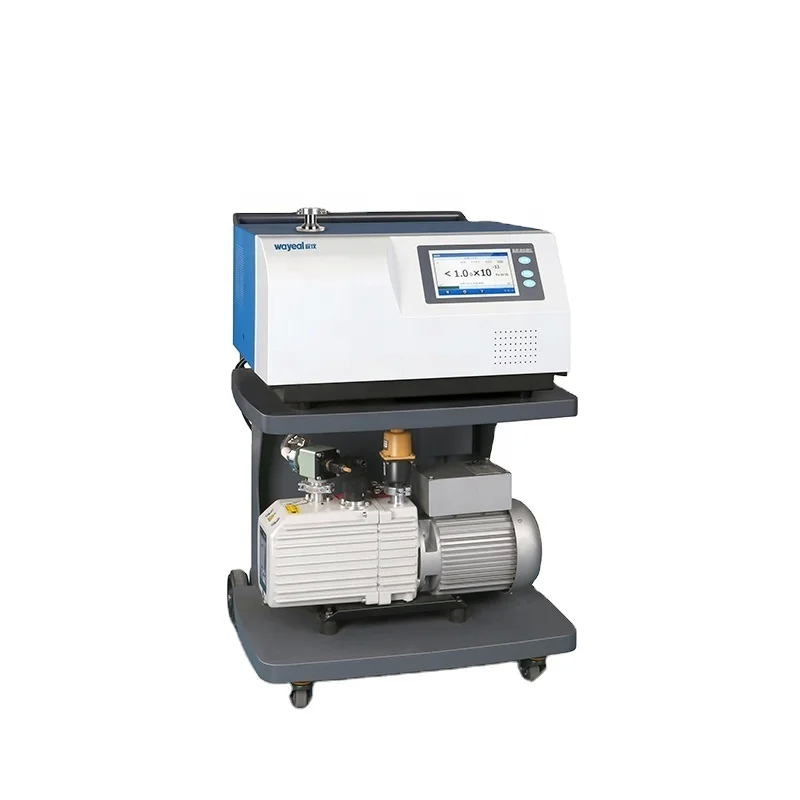

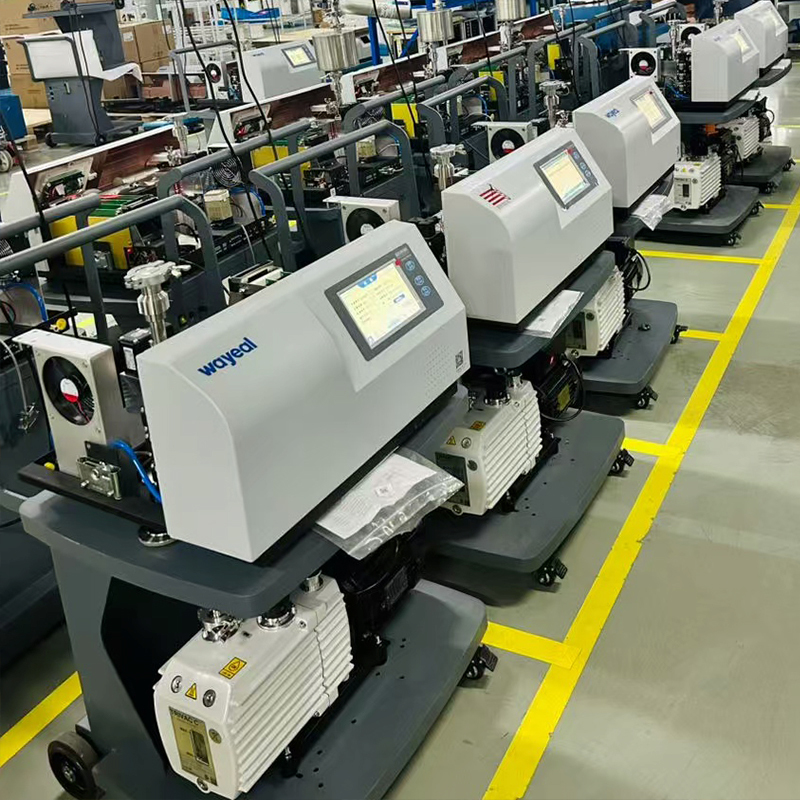

बिजली उद्योग के लिए 1500Pa स्निफर हीलियम लीक डिटेक्शन उपकरण
SFJ-231 हीलियम लीक डिटेक्टर के तकनीकी मापदंड
| न्यूनतम पता लगाने योग्य रिसाव दर ((Pa·m3/s) / वैक्यूम मोड | 5.0*10-13पी·एम3/s |
| न्यूनतम पता लगाने योग्य रिसाव दर ((Pa·m3/s) / स्निफर मोड | 5.0*10-9पी·एम3/s |
| अधिकतम अनुमेय लीक डिटेक्शन दबाव (Pa) | 1500 |
| प्रतिक्रिया समय | <1s |
| प्रारंभ समय | ≤2 मिनट |
| पता लगाने योग्य गुणवत्ता | 2, 3,4 ((H2,He3, He4) |
| मानव-मशीन इंटरफ़ेस | 7 इंच रंगीन एलसीडी टच स्क्रीन |
| आयन स्रोत | 2pcs, इरिडियम लेपित Yttrium ऑक्साइड, स्वचालित स्विचिंग |
| आई/ओ इनपुट/आउटपुट इंटरफ़ेस | 8 इनपुट और 8 आउटपुट |
| संचार इंटरफेस | RS232/485, यूएसबी*2 |
| एमईएस इंटरफेस | मानक |
| लीक डिटेक्शन पोर्ट | DN25KF |
| विद्युत आपूर्ति | AC220V, 50Hz/60Hz |
| परिचालन तापमान | 0~40°C |
| भाषा | अंग्रेज़ी |
| रिसाव दर प्रदर्शित करना | चित्र, बार चार्ट, वक्र चार्ट |
| आयाम | 645*678*965 मिमी |
उच्च वोल्टेज जीआईएस उपकरण में एसएफजे-231 हीलियम मास स्पेक्ट्रोमीटर रिसाव डिटेक्टर का अनुप्रयोग / बिजली उद्योग में एसएफ 6 गैस तन्यता परीक्षण
हीलियम द्रव्यमान स्पेक्ट्रोमीटर लीक का पता लगाने हीलियम (He) के छोटे आणविक आकार, उच्च पारगम्यता, SF6 के साथ गैर प्रतिक्रियाशीलता के कारण जीआईएस सीलिंग परीक्षणों के लिए एक मुख्य विधि है,और SFJ-231 रिसाव डिटेक्टर की अति उच्च संवेदनशीलता (न्यूनतम पता लगाने योग्य रिसाव दर: 5.0×10−13 Pa·m3/s वैक्यूम मोड में) । हेलियम का उपयोग करके ट्रैसर गैस, डिटेक्टर हेलियम संकेतों को लीक का पता लगाने और लीक दरों को मापने के लिए कैप्चर करता है।
SFJ-231 वैक्यूम मोड (उच्च संवेदनशीलता) और स्निफर मोड (दबाव प्रणाली के लिए सुविधाजनक, अधिकतम अनुमेय दबावः 1500 Pa) का समर्थन करता है। जीआईएस उपकरण के लिए, स्निफर विधि का उपयोग नीचे किया जा सकता हैः
स्निफर मोड लीक डिटेक्शन (दबाव वाले जीआईएस के लिए, साइट पर सुविधा)
आवेदनःपरिचालन जीआईएस (एसएफ 6 के साथ आंतरिक दबाव में, लेकिन दबाव ≤1500 Pa होना चाहिए; यदि अधिक है, तो पहले दबाव कम करें) ।
सिद्धांत:जीआईएस उपकरण में हीलियम की एक छोटी मात्रा (एसएफ 6 के साथ मिश्रित, इन्सुलेशन प्रदर्शन को प्रभावित किए बिना) इंजेक्ट करें।संदिग्ध बिंदु के करीब जाने के लिए SFJ-231 (I/O इंटरफेस के माध्यम से जुड़ा हुआ) की स्पारी बंदूक का उपयोग करें, अगर कोई रिसाव होता है, तो हीलियम SF6 के साथ रिसाव करेगा, जिसे स्प्रे बंदूक द्वारा कैप्चर किया जाएगा और रिसाव दर का पता लगाने के लिए रिसाव डिटेक्टर को प्रेषित किया जाएगा।
तकनीकी उपयुक्तता:5.0×10 की न्यूनतम रिसाव दर-स्निफर मोड में 9 Pa·m3/s और <1s का प्रतिक्रिया समय लीक का शीघ्र पता लगाने की अनुमति देता है, जो इसे त्वरित साइट निरीक्षण के लिए उपयुक्त बनाता है।
सक्शन गन मोड में रिसाव का पता लगाने के चरण (दबाव के साथ जीआईएस उपकरण)
1ट्रेसर गैस इंजेक्शन
जीआईएस उपकरण में हीलियम गैस इंजेक्ट करें: उपकरण के भरने के बंदरगाह के माध्यम से शुद्ध हीलियम को 1% से 5% SF6 की मात्रा के अनुसार इंजेक्ट करें (सुनिश्चित करें कि मिश्रण समान है,और इसे 30 मिनट से अधिक समय के लिए छोड़ दें, ताकि हेलियम गैस सभी कक्षों में फैल जाए) ।
2. स्निफर कनेक्शन और पैरामीटर सेटिंग

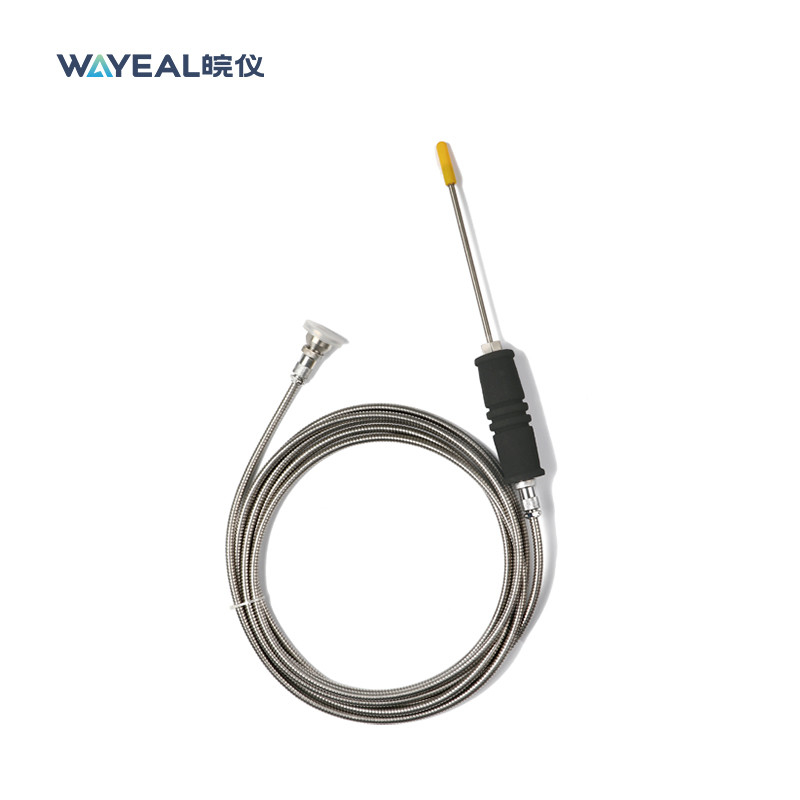

I/O कनेक्टर (8 इनपुट और 8 आउटपुट) के माध्यम से Sniffer को SFJ-231 से कनेक्ट करें, टच पैनल में ¢ Sniffer Mode पर स्विच करें, Sniffer प्रवाह दर सेट करें (डिफ़ॉल्ट मान, या इसे साइट के अनुसार समायोजित करें),और रिसाव दर अलार्म सीमा.
3स्निफर का पता लगाना
संदिग्ध बिंदु (दूरी 1-3 मिमी) के निकट, हाथ में स्निफर रखें, धीरे-धीरे (गति ≤5 सेमी/सेकंड) चलें, पूरी सीलिंग सतह को कवर करना सुनिश्चित करें।
यदि रिसाव डिटेक्टर से पता चलता है कि रिसाव दर सीमा से अधिक है (उदाहरण के लिए 5.0×10)-9 Pa·m3/s), बिंदु को रिसाव बिंदु के रूप में चिह्नित करें और रिसाव दर और स्थान दर्ज करें।
4मात्रात्मक परीक्षण
10s के लिए रिसाव बिंदु के खिलाफ स्निफर को स्थिर करें, अंतिम परिणाम के रूप में औसत रिसाव दर लें।
