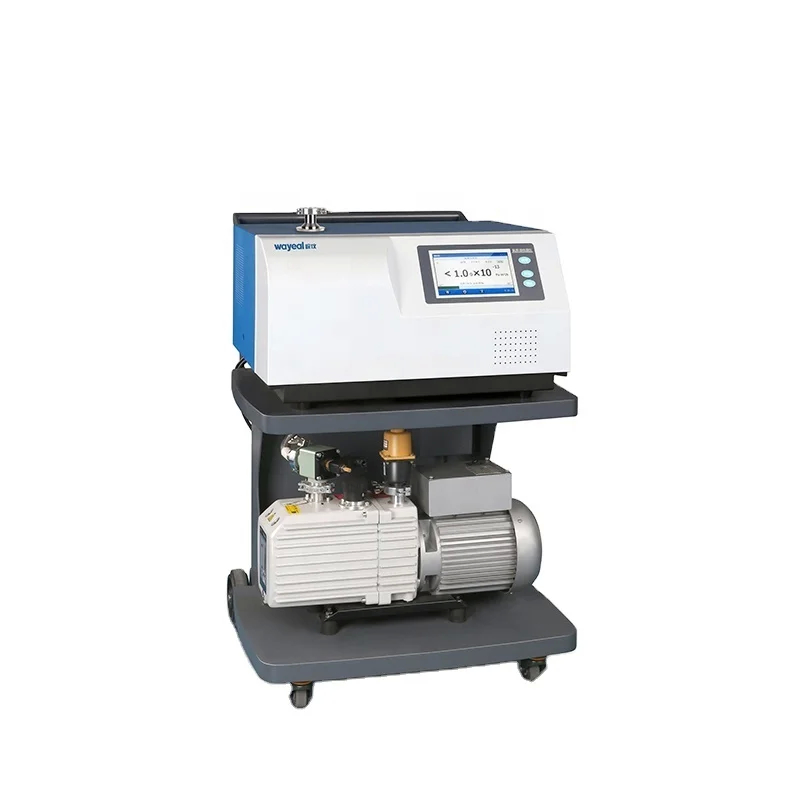

इरिडियम आयन स्रोत के साथ उच्च परिशुद्धता हेलियम रिसाव का पता लगाने उपकरण

SFJ-231 हीलियम लीक डिटेक्टर के तकनीकी पैरामीटर:

पावर प्लांट स्टीम सिस्टम के लिए हीलियम लीक डिटेक्शन (वेयियल SFJ-231 का उपयोग करना)
पावर प्लांट स्टीम सिस्टम (जैसे, टर्बाइन, स्टीम पाइपलाइन, वाल्व और हीट एक्सचेंजर्स) में सीलिंग अखंडता सीधे यूनिट दक्षता और परिचालन सुरक्षा को प्रभावित करती है। यहां तक कि मामूली लीक भी भाप का नुकसान, थर्मल दक्षता में कमी, जंग, या बिना योजना के शटडाउन का कारण बन सकते हैं। Wayeal SFJ-231 हीलियम मास स्पेक्ट्रोमीटर लीक डिटेक्टर इन महत्वपूर्ण अनुप्रयोगों के लिए सटीक, विश्वसनीय पहचान प्रदान करता है।

लीक डिटेक्शन विधि (वैक्यूम मोड)
1. सिस्टम की तैयारी

• स्टीम सिस्टम को अलग करें और इसे ≤1500 Pa (अधिकतम अनुमेय पहचान दबाव) तक खाली करें।
• SFJ-231 के DN25KF लीक डिटेक्शन पोर्ट को टेस्ट पॉइंट से कनेक्ट करें।

2. हीलियम स्प्रेइंग

• संभावित लीक पॉइंट्स (वेल्ड, फ्लैंज, आदि) को धीरे-धीरे स्प्रे करने के लिए हीलियम स्प्रे गन (H2/He3/He4 के साथ संगत) का उपयोग करें।
• दोहरे आयन स्रोत (इरिडियम-लेपित येट्रियम ऑक्साइड) वास्तविक समय की निगरानी के लिए ऑटो-स्विच करते हैं।

3. लीक की पहचान

• 7-इंच रंग LCD टचस्क्रीन पर वास्तविक समय के ग्राफ/बार चार्ट की निगरानी करें:
• यदि लीक दर 5.0×10 से अधिक हो जाती है तो श्रव्य/दृश्य अलार्म ट्रिगर होते हैं^-6 Pa·m³/s (स्निफर मोड थ्रेसहोल्ड)।
• वैक्यूम मोड अल्ट्रा-फाइन लीक का पता लगाता है (जितना कम 5.0×10⁻¹³ Pa·m³/s)।

4. डेटा रिकॉर्डिंग

• अनुपालन रिपोर्टिंग के लिए RS232/485 या USB के माध्यम से MES सिस्टम में परिणाम निर्यात करें।
• पुन: जांच और रखरखाव

5. पुन: जांच और रखरखाव

• लीक दरें मानकों को पूरा करती हैं यह सुनिश्चित करने के लिए मरम्मत के बाद दोबारा जांच करें।
• जीवनकाल बढ़ाने के लिए उपयोग के बाद आयन स्रोतों को साफ करें।
