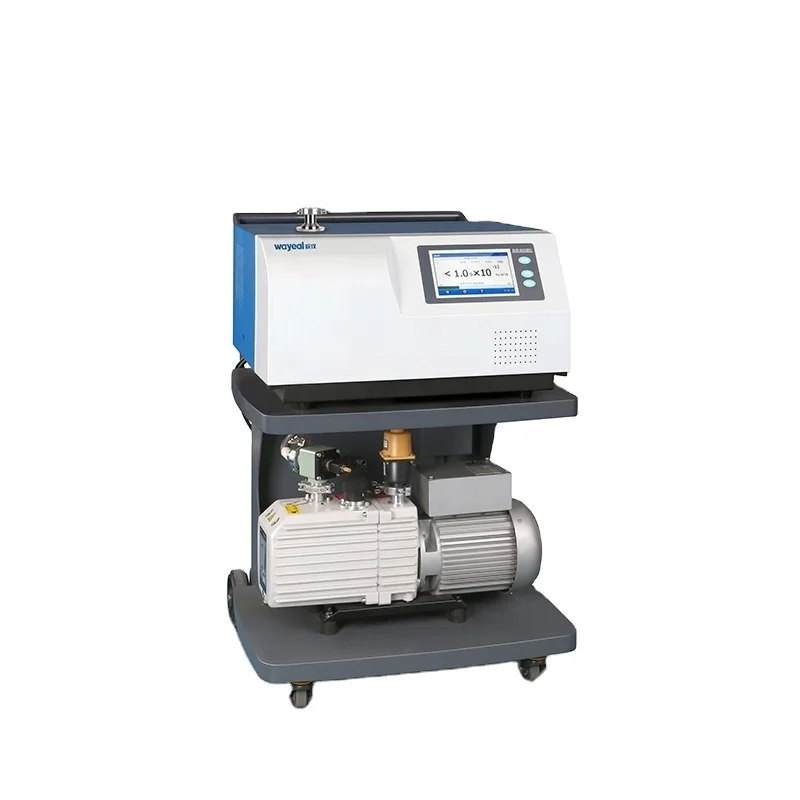

पीसीबी के लिए 7 इंच रंग टच स्क्रीन हीलियम लीक डिटेक्टर

एसएफजे-231 हीलियम लीक डिटेक्टर के तकनीकी डेटा

पीसीबी सील चेमर (वैक्यूम मोड) के लिए हीलियम रिसाव परीक्षण

यह विधि स्वतंत्र सील गुहाओं वाले सर्किट बोर्डों के लिए डिज़ाइन की गई है, जैसे कि दबाव सेंसर या एमईएमएस घटकों को एकीकृत करने वाले।

1तैयारी

• यह सत्यापित करें कि पीसीबी असेंबली पूर्ण है और यांत्रिक क्षति से मुक्त है।
• तेल और धूल को हटाने के लिए गुहा की सतह को साफ करें जो परीक्षण में हस्तक्षेप कर सकता है। एक DN25KF एडाप्टर का उपयोग करके SFJ-231 हीलियम रिसाव डिटेक्टर के लिए गुहा के वेंट पोर्ट को कनेक्ट करें,लीक मुक्त पाइपिंग सुनिश्चित करना (यदि आवश्यक हो तो हीलियम के साथ पूर्व-जाँच).
• AC220V, 50Hz/60Hz की आपूर्ति के साथ डिटेक्टर पर पावर, स्टार्टअप के लिए ≤2 मिनट की अनुमति दें, फिर टचस्क्रीन के माध्यम से "वैक्यूम मोड" चुनें और डिजाइन विनिर्देशों के अनुसार रिसाव दर सीमा सेट करें।

2खोखलेपन निकासी

• अंतर्निहित या बाहरी वैक्यूम पंप को सक्रिय करें ताकि अवशिष्ट वायु हस्तक्षेप को समाप्त करने के लिए खोखले को आधार दबाव (आमतौर पर ≤10Pa, खोखले की मात्रा और सामग्री के लिए समायोजित) तक खाली किया जा सके।

3हीलियम ट्रेसर और रिसाव का पता लगाना

• ट्रेस हीलियम (He4) को सीम के साथ बाहरी रूप से लागू करें (जैसे, ढक्कन-स्तंभ इंटरफ़ेस) या विशेष चैनलों के माध्यम से आंतरिक रूप से। संख्यात्मक, बार या वक्र ग्राफ का उपयोग करके वास्तविक समय में डिटेक्टर के प्रदर्शन की निगरानी करें.यदि रिसाव दर निर्धारित सीमा से अधिक है (उदाहरण के लिए, 5.0×10−12 Pa・m3/s, उत्पाद मानकों के अनुसार समायोज्य), रिसाव दर और गुहा आईडी दर्ज करें।

4डेटा रिकॉर्डिंग एवं विश्लेषण

• यूएसबी के माध्यम से परीक्षण डेटा निर्यात करने के लिए रिसाव रिपोर्ट उत्पन्न करने और गुणवत्ता की ट्रेसेबिलिटी के लिए आरएस232/485 इंटरफेस के माध्यम से उत्पादन प्रबंधन प्रणाली (जैसे, एमईएस) में अपलोड करने के लिए।
