ऑटोमोटिव ईंधन प्रणाली रिसाव का पता लगाने के लिए हीलियम रिसाव परीक्षक

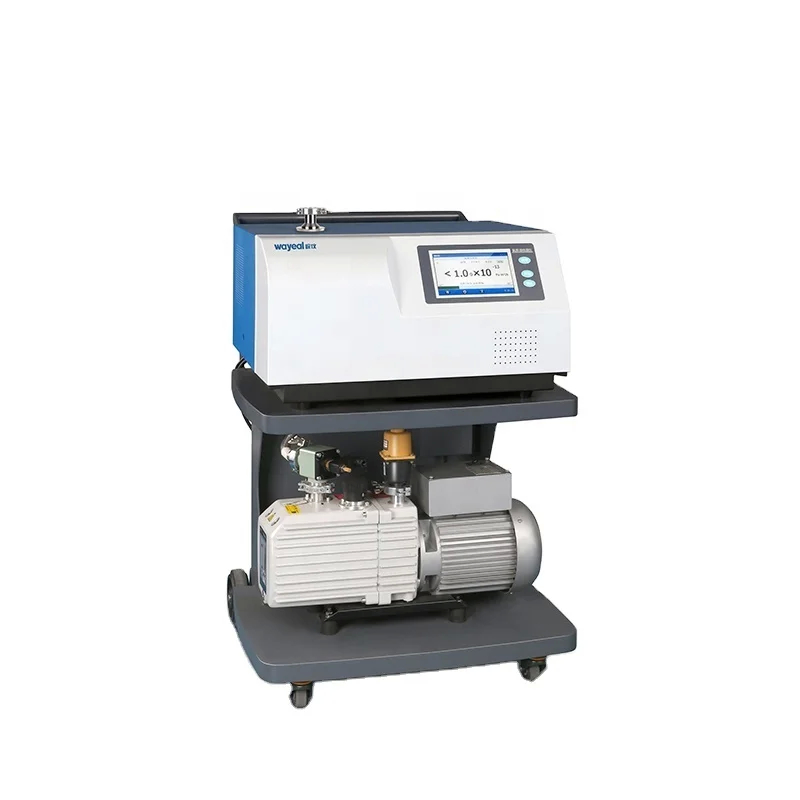

हीलियम लीक डिटेक्टर SFJ-231 की तकनीकी विनिर्देश

ए में हीलियम लीक का पता लगानाऑटोमोटिव ईंधन प्रणाली

हीलियम द्रव्यमान स्पेक्ट्रोमीटर रिसाव डिटेक्टर व्यापक रूप से ऑटोमोटिव ईंधन प्रणाली रिसाव का पता लगाने के लिए उनकी उच्च संवेदनशीलता (10-9 Pa · m 3 / s तक) और विश्वसनीयता के कारण उपयोग किया जाता है।वे आमतौर पर ईंधन टैंक जैसे घटकों में रिसाव का पता लगाने के लिए उपयोग किया जाता है, ईंधन लाइनों, और वाष्पीकरण उत्सर्जन प्रणालीनिम्नलिखित विशिष्ट अनुप्रयोगों, रिसाव का पता लगाने के तरीकों और प्रक्रियाओं की विस्तृत व्याख्या प्रदान करता हैः

1वैक्यूम विधि (नकारात्मक दबाव रिसाव का पता लगाना)

अनुप्रयोग परिदृश्यःसील घटकों जैसे ईंधन टैंकों और सील पाइपलाइनों का समग्र रिसाव पता लगाना।
पता लगाने के चरण:

• वैक्यूमिंग:ईंधन प्रणाली को 10−2 से 10−3 Pa तक खाली करें (वैक्यूम पंप प्रणाली की आवश्यकता होती है) ।
• हीलियम फूंकना:परीक्षण क्षेत्र (जैसे, वेल्ड, जोड़ों) के चारों ओर हीलियम गैस (दबाव 0.1 से 0.2 एमपीए) छिड़कें।
• पता लगाने का संकेतःहेलियम लीक के माध्यम से प्रणाली में प्रवेश करता है एक द्रव्यमान स्पेक्ट्रोमीटर द्वारा कब्जा कर लिया और एक अलार्म ट्रिगर करता है।
• रिसाव बिंदु का स्थानःरिसाव बिंदु का स्थान स्प्रे बंदूक को स्थानांतरित करके या सिस्टम को खंडबद्ध रूप से अलग करके निर्धारित किया जाता है।

2दबाव बनाने की विधि (सकारात्मक दबाव रिसाव का पता लगाना)
लागू परिदृश्य:ईवीएपी कार्बन डिब्बे, ईंधन लाइनें और अन्य दबाव प्रतिरोधी घटक।
पता लगाने के चरण:

• हीलियम मिश्रण इंजेक्शनःघटक में 5%~10% हीलियम और नाइट्रोजन का मिश्रण (दबाव 0.3~0.5MPa) इंजेक्ट करें।
• सील और दबाव बनाए रखेंःदबाव स्थिर करने के बाद, घटक को एक वैक्यूम कक्ष में रखें या इसे लीक डिटेक्टर की सक्शन बंदूक से कनेक्ट करें।
• लीक का पता लगाएं:लीक से निकलने वाले हीलियम का पता लगाने के लिए एक द्रव्यमान स्पेक्ट्रोमीटर का प्रयोग करें।
• लाभःजटिल आकार के घटकों के लिए उपयुक्त, कुल वैक्यूम निष्कर्षण की कोई आवश्यकता नहीं है।

3स्निफर विधि (स्थानीय स्कैनिंग)
अनुप्रयोग परिदृश्यःइकट्ठे किए गए ईंधन प्रणालियों (जैसे, इंजन डिब्बे के पाइपिंग) का ऑनलाइन त्वरित रिसाव का पता लगाना।
पता लगाने के चरण:

• आंतरिक हीलियम भरनाःईंधन प्रणाली को हीलियम (कार्य दबाव) से भरें।
• बाहरी स्कैनिंगःचूषण बंदूक को वेल्ड सीम, ओ-रिंग और अन्य क्षेत्रों (दूरी 1 ¢ 3 मिमी) के साथ ले जाएं।
• वास्तविक समय में प्रतिक्रियाःद्रव्यमान स्पेक्ट्रोमीटर शिखर रिसाव स्थान से मेल खाती है
