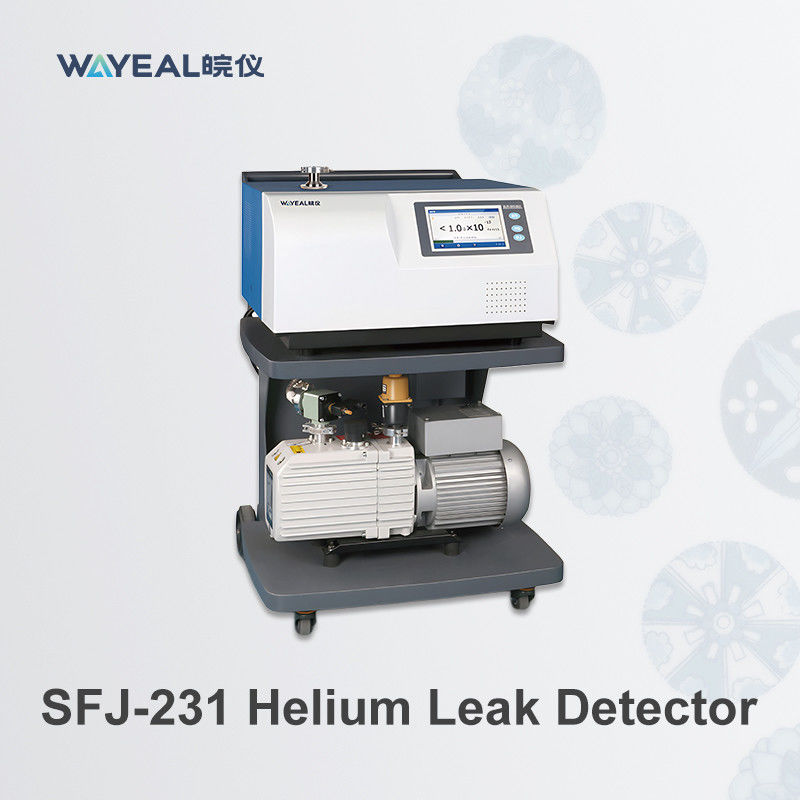

7 इंच रंग टच स्क्रीन हीलियम लीक डिटेक्टर लीक डिटेक्शन दर 5*10-13 Pa·m3/s के साथ

हीलियम रिसाव डिटेक्टर का अवलोकन

हीलियम मास स्पेक्ट्रोमीटर लीक डिटेक्टर (एचएमएसएलडी) अपने अद्वितीय गुणों के कारण हीलियम को ट्रेसर गैस के रूप में उपयोग करता है:

छोटे परमाणु आकार: हीलियम छोटी से छोटी लीक को भी भेद सकता है।

जड़ प्रकृति: हीलियम रासायनिक रूप से स्थिर और गैर-प्रतिक्रियाशील है, यह सुनिश्चित करता है कि यह परीक्षण के दौरान घटकों को नुकसान न पहुंचाए।

कम प्राकृतिक बहुतायत: वातावरण में हीलियम दुर्लभ है (~5 पीपीएम), इसलिए पृष्ठभूमि हस्तक्षेप न्यूनतम है, जिससे अत्यधिक संवेदनशील पहचान की अनुमति मिलती है।

​यह उपकरण एक परीक्षण वस्तु में लीक के माध्यम से निकलने वाली हीलियम गैस का पता लगाकर काम करता है। यह हीलियम आयनों की पहचान करने के लिए एक मास स्पेक्ट्रोमीटर का उपयोग करता है, जिन्हें उनके द्रव्यमान-से-आवेश अनुपात के आधार पर अलग और मापा जाता है।

हीलियम रिसाव डिटेक्टर की तकनीकी विशिष्टताएँ

लिथियम बैटरी उद्योग में हीलियम मास स्पेक्ट्रोमीटर लीक डिटेक्टरों का अनुप्रयोग

हीलियम मास स्पेक्ट्रोमीटर रिसाव डिटेक्टर अत्यधिक संवेदनशील उपकरण हैं जिनका व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जहां रिसाव का पता लगाना महत्वपूर्ण है, जिसमें लिथियम बैटरी उद्योग भी शामिल है। लिथियम-आयन बैटरियों का उपयोग बड़े पैमाने पर इलेक्ट्रिक वाहनों, उपभोक्ता इलेक्ट्रॉनिक्स और नवीकरणीय ऊर्जा भंडारण प्रणालियों में किया जाता है। सुरक्षा, प्रदर्शन और दीर्घायु के लिए लिथियम बैटरी घटकों की भली भांति बंद सीलिंग और रिसाव-जकड़न सुनिश्चित करना आवश्यक है। हीलियम मास स्पेक्ट्रोमीटर रिसाव का पता लगाना इन आवश्यकताओं को प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।

1. बैटरी सेलों का रिसाव परीक्षण

• हवा और नमी के प्रवेश को रोकने के लिए लिथियम-आयन बैटरी कोशिकाओं को भली भांति बंद करके सील किया जाना चाहिए, जिससे रासायनिक प्रतिक्रियाएं, गिरावट और सुरक्षा खतरे (उदाहरण के लिए, थर्मल भगोड़ा या विस्फोट) हो सकते हैं।
• बैटरी कोशिकाओं की सील अखंडता का परीक्षण करने के लिए विनिर्माण प्रक्रिया के दौरान हीलियम रिसाव डिटेक्टरों का उपयोग किया जाता है। कोशिकाओं पर हीलियम का दबाव डाला जाता है, और किसी भी बची हुई हीलियम का पता मास स्पेक्ट्रोमीटर द्वारा लगाया जाता है, जो उच्च परिशुद्धता के साथ लीक की पहचान करता है।

2. बैटरी पैक और मॉड्यूल का लीक परीक्षण

• एक बैटरी पैक में एक सुरक्षात्मक आवरण में संलग्न कई कोशिकाएँ होती हैं। कोशिकाओं को पर्यावरणीय जोखिम (उदाहरण के लिए, पानी या धूल के प्रवेश) से बचाने के लिए आवरण को रिसाव-रोधी होना चाहिए।

1. हीलियम रिसाव का पता लगाने से पैक के सीम, जोड़ों या कनेक्टर्स में लीक का परीक्षण करके बाड़े की अखंडता सुनिश्चित होती है।

3. इलेक्ट्रोलाइट फिलिंग सिस्टम

• विनिर्माण प्रक्रिया के दौरान, लिथियम-आयन बैटरी सेल एक तरल इलेक्ट्रोलाइट से भर जाते हैं जो आयन परिवहन की सुविधा प्रदान करता है। इस चरण के दौरान और बाद में रिसाव का पता लगाना महत्वपूर्ण है ताकि यह सुनिश्चित किया जा सके कि भरा हुआ इलेक्ट्रोलाइट लीक न हो, जो प्रदर्शन और सुरक्षा से समझौता करेगा।
• इलेक्ट्रोलाइट भरने और सील करने के बाद सेल की रिसाव-जकड़न की पुष्टि करने के लिए हीलियम रिसाव डिटेक्टरों का उपयोग किया जाता है।

4. ईवी बैटरी पैक में कूलिंग सिस्टम का परीक्षण

• इलेक्ट्रिक वाहन (ईवी) बैटरी पैक में इष्टतम ऑपरेटिंग तापमान बनाए रखने के लिए अक्सर तरल शीतलन प्रणाली शामिल होती है। शीतलक को बैटरी कोशिकाओं में लीक होने और शॉर्ट सर्किट या अन्य क्षति होने से रोकने के लिए इन शीतलन प्रणालियों को रिसाव-रोधी होना चाहिए।
• हीलियम मास स्पेक्ट्रोमीटर का उपयोग शीतलन चैनलों का परीक्षण करने और यह सुनिश्चित करने के लिए किया जाता है कि कोई रिसाव मौजूद न हो।

5. गुणवत्ता आश्वासन और प्रक्रिया नियंत्रण

• लिथियम-आयन बैटरियों के बड़े पैमाने पर उत्पादन में, निरंतर गुणवत्ता निगरानी के लिए हीलियम रिसाव डिटेक्टरों को स्वचालित उत्पादन लाइनों में एकीकृत किया जाता है। यह सुनिश्चित करता है कि प्रत्येक बैटरी सेल, मॉड्यूल और पैक रिसाव-जकड़न के लिए आवश्यक मानकों को पूरा करते हैं।
• हीलियम परीक्षण का उपयोग अक्सर निर्वात कक्षों या खोजी जांच के साथ संयोजन में किया जाता है, जो परीक्षण किए जा रहे विशिष्ट भाग पर निर्भर करता है।​

लिथियम बैटरी अनुप्रयोगों में परीक्षण के तरीके

1. वैक्यूम विधि

• परीक्षण वस्तु को एक निर्वात कक्ष में रखा जाता है और हीलियम से दबाव डाला जाता है। लीक के माध्यम से निकलने वाले किसी भी हीलियम का मास स्पेक्ट्रोमीटर द्वारा पता लगाया जाता है।
• यह विधि अत्यधिक संवेदनशील है और बैटरी सेल और छोटे मॉड्यूल के परीक्षण के लिए उपयुक्त है।

2. सूंघने की विधि

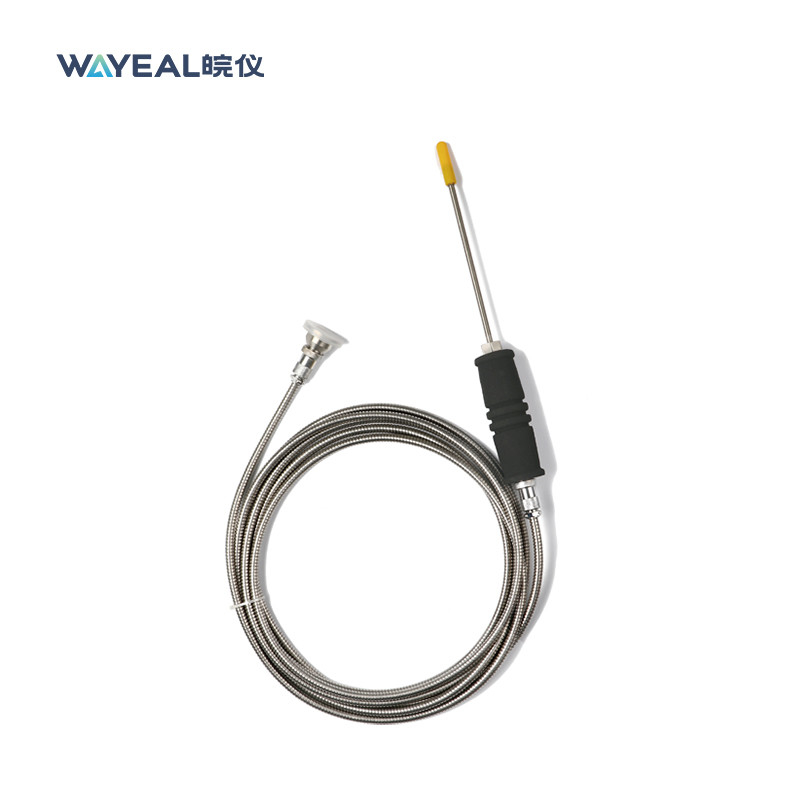

• हीलियम मास स्पेक्ट्रोमीटर से जुड़ी एक खोजी जांच का उपयोग विशिष्ट स्थानों, जैसे वेल्ड, जोड़ों या सील पर हीलियम रिसाव का पता लगाने के लिए किया जाता है।
• यह विधि बड़े बैटरी पैक के परीक्षण या स्थानीयकृत रिसाव का पता लगाने के लिए व्यावहारिक है।

3. बमबारी विधि

• परीक्षण वस्तु पर एक विशिष्ट अवधि ("बमबारी" चरण) के लिए हीलियम गैस का दबाव डाला जाता है। यदि रिसाव मौजूद है, तो हीलियम वस्तु में प्रवेश कर जाएगा। बाद में, वस्तु को खाली कर दिया जाता है, और लीक से निकलने वाली हीलियम का पता लगाया जाता है।
• इस विधि का उपयोग तब किया जाता है जब प्रत्यक्ष दबाव संभव नहीं होता है।

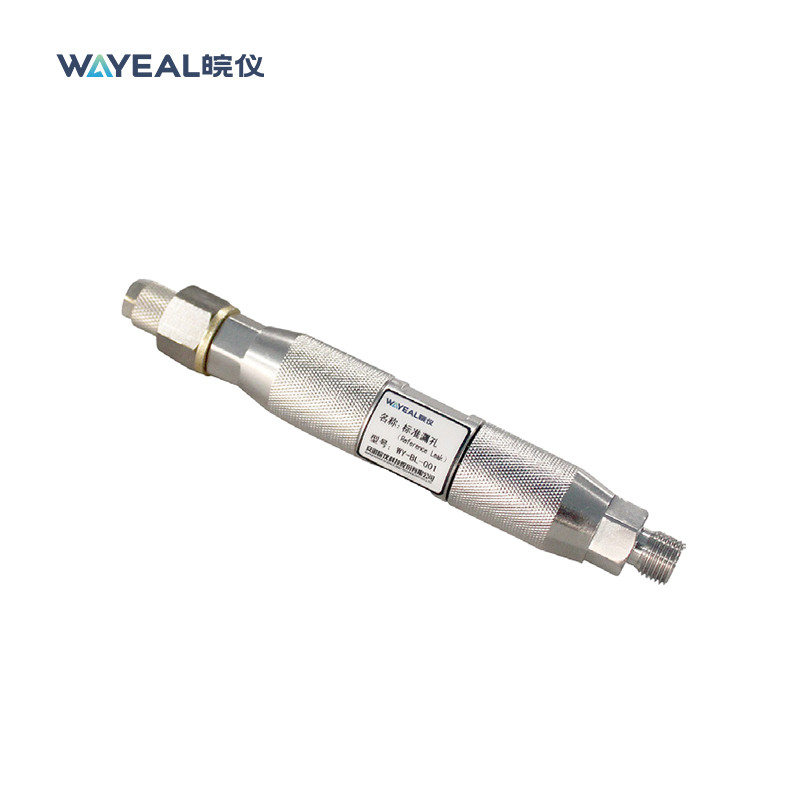

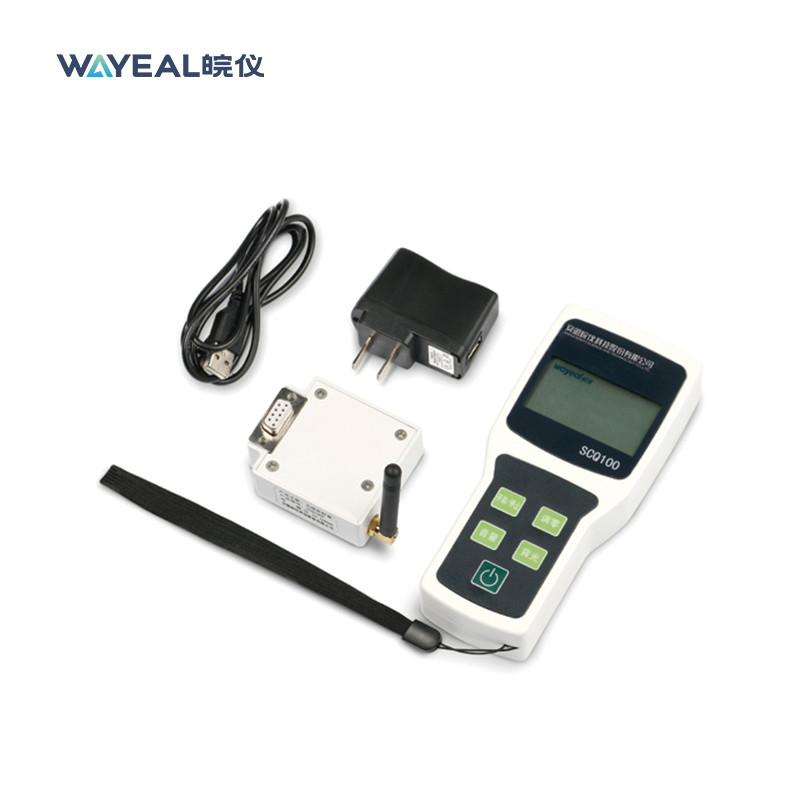

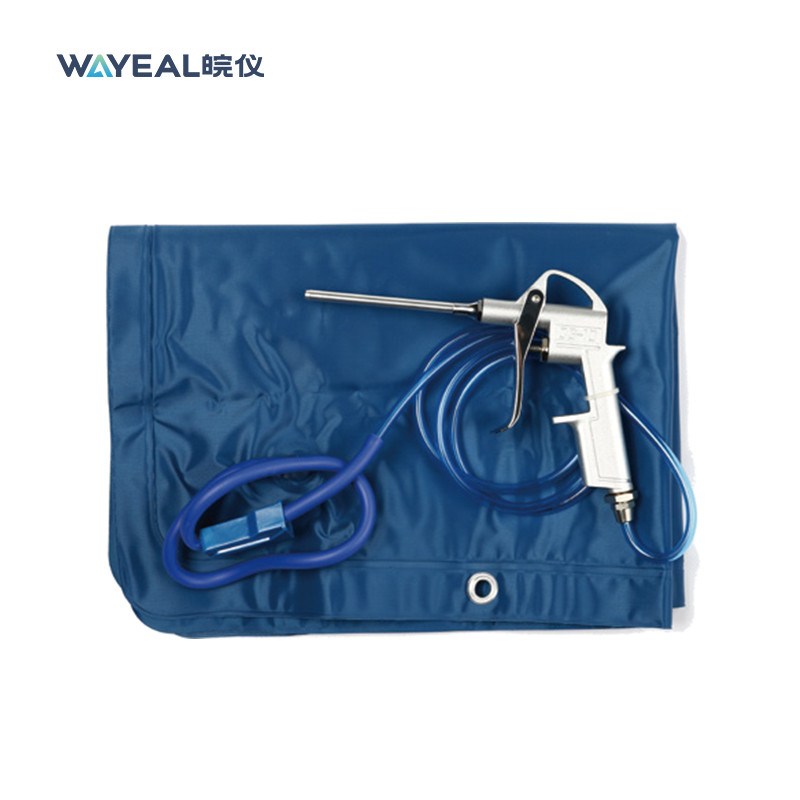

हीलियम रिसाव डिटेक्टर के वैकल्पिक सहायक उपकरण:

​
