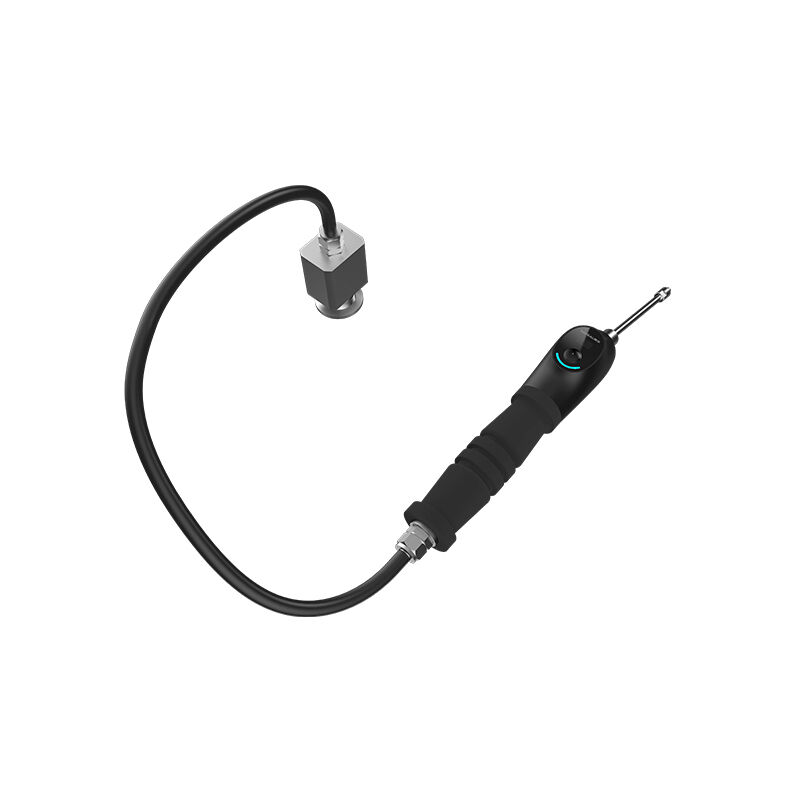

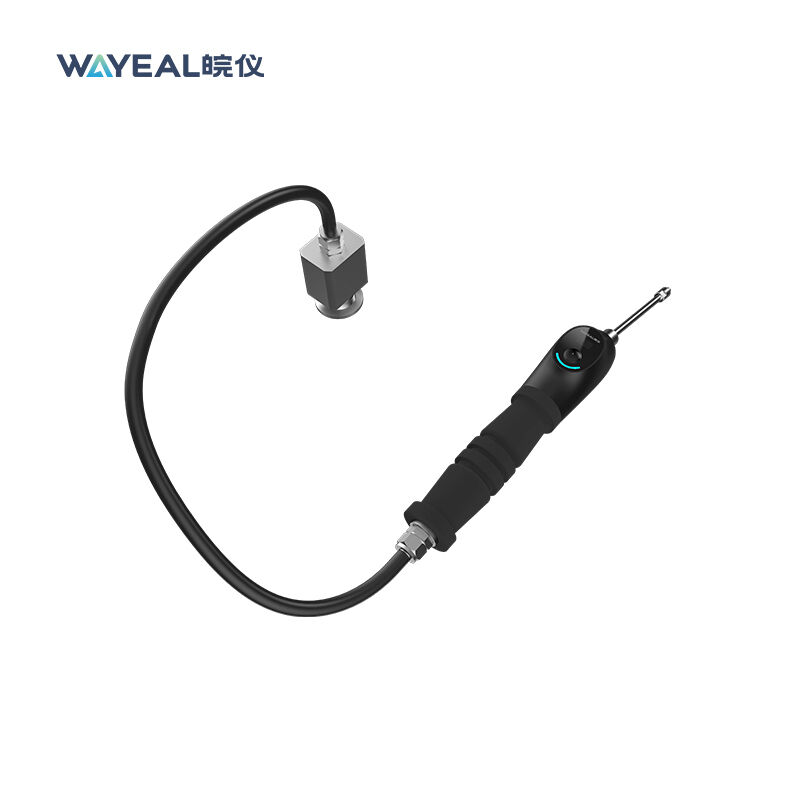

5 मीटर 10 मीटर हीलियम लीक डिटेक्टर के लिए डिजिटल स्निफर

डिजिटल स्निफर का परिचय

डिजिटल स्निफर, जिसे मात्रात्मक स्निफर या स्निफिंग जांच के रूप में भी जाना जाता है, का उपयोग वर्कपीस सतहों पर मिनट हीलियम लीक का निकट-श्रेणी, मात्रात्मक पता लगाने के लिए किया जाता है। इसका गन बॉडी आमतौर पर इंजीनियरिंग प्लास्टिक और धातु से बना होता है, जिसकी लंबाई 2.5 से 10 मीटरतक होती है। इसका मुख्य कार्य लीक हो रहे हीलियम को अंदर खींचना और सांद्रता रीडिंग को वास्तविक समय में प्रदर्शित करना है, जिससे सटीक स्थानीयकरण और रिसाव दर का अनुमान लगाया जा सके।

डिजिटल स्निफर का कार्य

डिजिटल स्निफर गन रिसाव का पता लगाने की "स्निफिंग विधि" का मुख्य उपकरण है। इसकी कार्यक्षमता साधारण यांत्रिक स्निफर्स से कहीं अधिक है, जिसका मुख्य लाभ इसके डिजिटल डिस्प्ले द्वारा प्रदान की गई मात्रात्मक क्षमता में निहित है।
सटीक रिसाव स्थानीयकरण:
ऑपरेटर स्निफर गन को पकड़ता है और इसकी नोक को वर्कपीस की सतह से धीरे-धीरे 1-2 मिमी ऊपर ले जाता है। जब एक रिसाव बिंदु से गुजरता है, तो बाहर निकलने वाला हीलियम गन में खींचा जाता है।
उपकरण स्क्रीन वास्तविक समय में हीलियम सांद्रता रीडिंग प्रदर्शित करता है। रीडिंग में अचानक वृद्धि इंगित करती है कि नोक के ठीक नीचे या उसके पास एक रिसाव बिंदु मौजूद है, जिससे मिलीमीटर-स्तर का सटीक स्थानीयकरण संभव हो पाता है।
मात्रात्मक या अर्ध-मात्रात्मक माप:
यह डिजिटल और साधारण स्निफर्स के बीच मौलिक अंतर है। यह न केवल लीक "खोजता" है बल्कि पीक सांद्रता रीडिंग को मापकर रिसाव दर का अनुमान भी लगाता है।
परीक्षण किए गए वर्कपीस पर एक साथ किए गए "मानक रिसाव" के साथ अंशांकन के माध्यम से, सांद्रता रीडिंग और वास्तविक रिसाव दरों के बीच एक संबंध स्थापित किया जा सकता है। यह अज्ञात रिसाव दरों के अर्ध-मात्रात्मक मूल्यांकन की अनुमति देता है, जो गुणवत्ता निर्णयों के लिए डेटा समर्थन प्रदान करता है।
हीलियम संदूषण और हस्तक्षेप से बचना:
"स्प्रे विधि" के विपरीत, स्निफिंग विधि एक निष्क्रिय नमूनाकरण तकनीक है जो सिस्टम में अतिरिक्त हीलियम पेश नहीं करती है। यह पता लगाने वाले क्षेत्र में हीलियम के संचय को रोकता है, जो पृष्ठभूमि के स्तर को बढ़ा सकता है और बाद के परीक्षणों या अन्य घटकों के निरीक्षण को प्रभावित कर सकता है।
प्रेशर वेसल्स और जटिल प्रणालियों के लिए उपयुक्तता:
हीलियम या हीलियम मिश्रण से भरे हुए प्रेशर वेसल्स के लिए, स्निफिंग विधि बाहरी लीक का पता लगाने का एकमात्र प्रभावी तरीका है। यह उत्पादन लाइनों पर या क्षेत्र में एयर कंडीशनिंग इकाइयों, ऑटोमोटिव ईंधन टैंक और इंजन घटकों जैसी प्रणालियों की त्वरित, गैर-विनाशकारी रिसाव स्क्रीनिंग के लिए उपयुक्त है।
